電子工業內窺鏡是一種直觀的內部缺陷探查工具，只需要將攝像頭送入黑暗的待檢測工件內部，檢測者就可以在手持機屏幕上看到工件內部的視頻圖像，這種遠距離的“透視”效果是如何實現的呢？“功臣”就是探頭，外觀上看起來就是一根細細長長的線纜，雖然很不起眼，卻內藏乾坤。我們以韋林工業視頻內窺鏡 Mentor Flex 為例，一起來了解電子工業內窺鏡探頭的作用、特點以及使用注意事項吧。

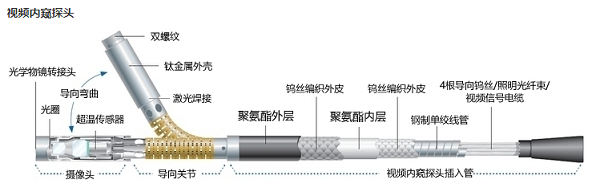

如下圖所示，我們先了解電子工業內窺鏡探頭的結構。從前端往后的順序看，探頭包括：鏡頭、CCD傳感器、超溫傳感器、導向關節、一組線纜；如果從探頭線中部剖開，將會看到其復雜的橫截面，不僅有5層外皮的防護，而且縱貫多組線纜狀物。

電子工業內窺鏡探頭的作用。簡單地說，探頭連接著攝像頭和手持機，是捕獲傳輸檢測影像和傳遞操控信息的橋梁。具體說至少擔負以下職能：通過導向光纖傳輸照明光為探頭前端提供照明，將捕獲的影像通過信號線傳輸?shù)绞殖謾C去顯示，借助導向鎢絲實現對前端導向關節的控制等，此外像超溫傳感器的傳感信息也需經由線纜傳輸?shù)绞殖謾C端。

電子工業內窺鏡探頭的特點。首先是防護嚴密，探頭采用全封閉設計，內置鋼制單絞線管，可承受重物壓覆，CCD部分采用鈦合金材料，這些都是為了避免探頭損傷。但即便如此，探頭依然是整個設備中最容易損傷的部件，這也是探頭的第二個特點，這與復雜的檢測環境、纖細的直徑、以及復雜的內容物都是有關系的，這就給使用者提出了比較高的要求，一定要謹慎操作。

電子工業內窺鏡探頭的使用注意事項：

1. 避免硬物壓傷、砸傷、磕傷、碰傷這樣的情況出現。如前所述，探頭內部集成了非常多的精密儀器，在發動機檢測等類似環境中發生磕碰等，都有可能對內部的電子原件造成損傷，例如光纖束抗拉不抗壓，壓傷會影響照明，前端CCD外殼損傷可能導致不出圖像的情況。此外，像導向關節的位置，一旦出現夾傷、壓扁的情況，都可能導致導向角度變小、導向壽命的衰減；整個探頭線都要避免壓傷、打死折，不要盤過小的圈，建議按照自然彎曲形狀進行盤繞。

2. 保護好螺紋，包括CCD上的螺紋以及鏡頭上的螺紋。CCD上的螺紋在加工時是用車刀車出來的，固化在外殼上的，一旦磨損了，整個探頭都要更換，增加不必要的成本。包括鏡頭的螺紋也是一樣，一旦損壞鏡頭就無法使用了。

3. 及時清理油污。每次使用完畢應及時擦拭清理鏡頭的內外表面，外表面包括鏡頭外部、光柵出口、以及鏡頭鏡片、螺紋，擦拭鏡頭內表面不要觸及膠圈（這個是固化在鏡頭內部起到密封的作用），包括探頭本體也應該用無紡布蘸著酒精擦干凈，避免長時間油污滲透到鏡片內部。

4. 防靜電。在檢測過程中偶爾會發生帶電檢測的情況，工業內窺鏡本身是直流電，設備是不帶電的，但如果待檢測工件帶靜電，則有可能擊穿CCD，甚至導致不出圖，因此要避免。此外，謹慎起見，冬天如果穿毛衣手上有靜電時，可以通過摸一下墻壁把靜電釋放了，再去接觸探頭，更為安全。

5. 避免超溫。溫度對CCD傳感器的損傷也是不可逆的。探頭有一定的承溫上限，例如 Mentor Flex 是100℃，并有兩級超溫報警，檢測溫度過高，第一級報警時會有橙色的溫度計在屏幕上顯示，這時必須要把探頭取出來，或者是屏幕已經出現雪花點的情況下，必須取出探頭。

6. 探頭導向一定要將探頭線展開。不用展成直線，可以打U型彎，然后再導向。導向完畢之后，要進行復位。需要注意的是，導向鎖定之后，導向關節呈現彎曲的勾狀，這時不要用手去硬性拉拽；以及在工件內部導向后，需要把探頭取出之前，一定要解鎖讓探頭自動回彈。如果在探頭在勾著的狀態下往外抽探頭，一旦探頭掛在工件的某個位置，就很可能把導向關節刮壞了。
